縦シーム自動溶接装置専用機MWZFシリーズ
製品モード:MWZF
溶接方法:溶加材を用いた溶接
製品の特徴:自動化レベルが高く、個性的なカスタマイズが可能で、デザインが多種多様です
保護方法:アルゴンガスと循環水冷
製品紹介
1. 応用業種：食品機械、医療機器、染色整備設備、エネルギー電力など；
2. 適用範囲：0.5-12mmの厚い板材または筒体、パイプの直径300mm～5000mm；単銃の最大有効溶接長さ1500-8400mm、双銃の最大有効溶接長さ1600-7600mm；
3. 溶接形式：合板溶接、直棒溶接
4. 機能および外観はニーズに応じてカスタマイズして製造します。電源供給装置、マスターシステムオプション
5. 電源供給装置オプション：オーストリア-Fronius フロニウス、ドイツ-EWM イーダー、アメリカ-Miller ミラー、日本-Panasonic パナソニック、日本-OTC オーティーシーなど；システムオプション：ドイツ-SIEMENS シーメンス、日本-Mitsubishi ミツビシ、ドイツ-BECKHOFF ベックホフ、中国-XINJIE シンジエなど
基本パラメータ
| 모델 | MWZF 소형 종봉 | MWZF 중형 종봉 | MWZF 내부 종봉 | ||||
| ZF1500 | ZF2000 | ZF3000 | ZFN4000 | ZFN6000 | ZFN7500 | ||
| 실린더 단일 용접건 최대 용접 길이 | 1500 | 2000 | 2600 | 4200 | 6900 | 8400 | |
| 실린더 이중 용접건 최대 용접 길이 | 1600 | 2600 | 3800 | 6100 | 7600 | ||
| 최대 클램핑 길이 | 1590 | 2100 | 3075 | 4200 | 6900 | 8400 | |
| 최대 클램핑 직경（외부 용접） | Φ850 | Φ1100 | Φ1200 | ||||
| 최소 클램핑 직경（외부 용접） | 원형 심축 | Φ110 | Φ180 | Φ180 | |||
| 사각 심축 | Φ330 | Φ330 | |||||
| 최소 클램핑 직경（내부 용접） | Φ2000 | Φ2000 | Φ1600 | Φ1600 | Φ1600 | ||
| 최소 클램핑 두께 | 0.4 | 1.0 | 1.0 | 1.5 | 1.5 | 1.5 | |
| 최대 클램핑 두께 | 3.0 | 12 | 12 | 12 | 12 | 12 | |
| 주행 대차 속도 | 60-1200 | 60-1200 | 60-1200 | 60-1200 | 60-1200 | 60-1200 | |
| 주행 대차 최대 행정 | 1600 | 2200 | 3200 | 4300 | 7200 | 9000 | |

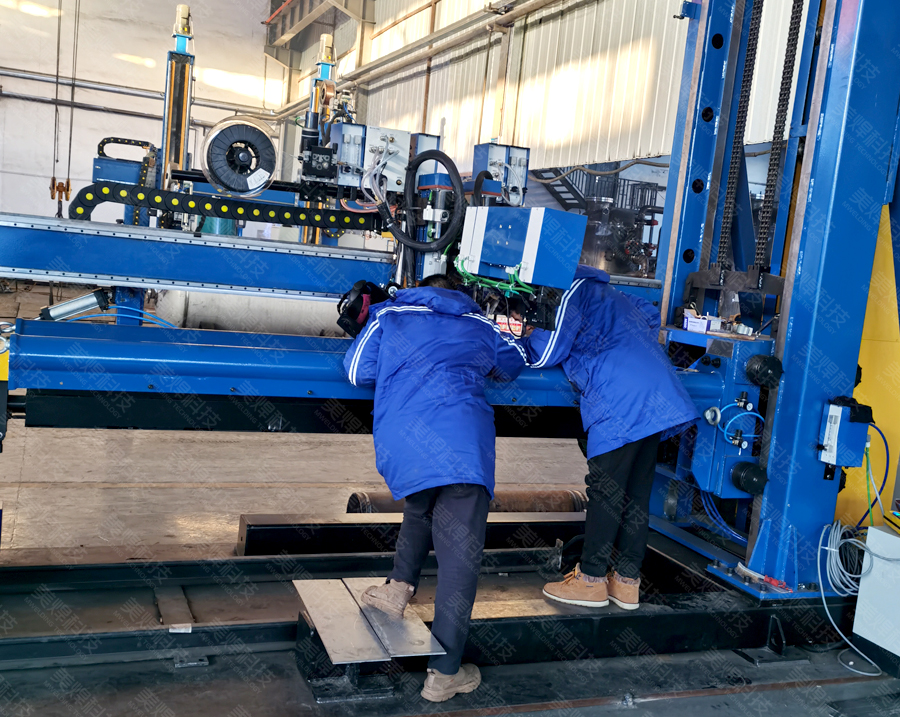

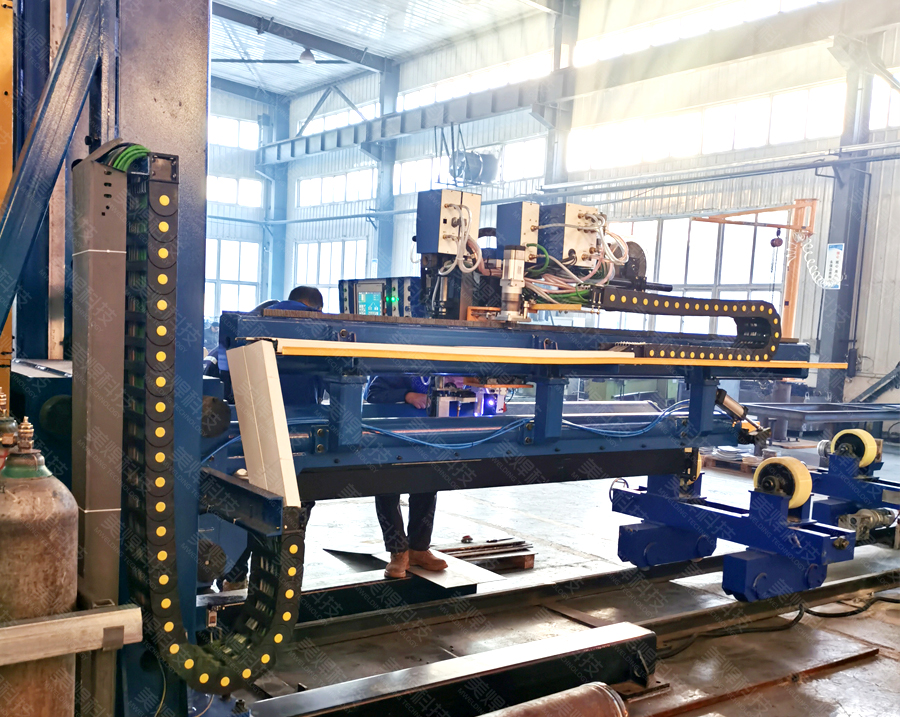

場面適用
